RE40 RFID 模塊
集成 Zebra 先進的 RFID 技術帶來的簡便方式
使用?Zebra 高度集成的 OEM RFID UHF 模塊 — RE40，以高成本效益將 Zebra 的先進 RFID 功能輕松添加到您的產品中。這款系統級封裝 (SIP) 解決方案將 RFID 輕松集成到您的產品中（從制造和設計再到測試和認證）。效果如何？ 加速集成和產品上市。固件更新更簡單，產品生命周期更長。設備能夠幫助您簡化管理。
?
提供兩種型號，以滿足不同需求

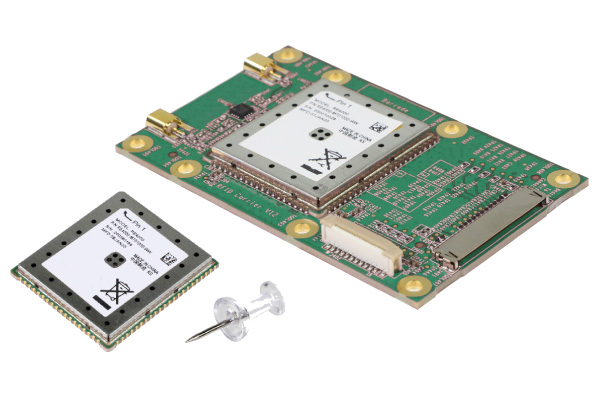

RE40 提供 SIP 表面固定式模塊或安裝在PCB上的 SIP 模塊，可簡化集成。SIP 表面固定式模塊有兩種包裝：適用于小數目的托盤和適用于大規模制造的卷帶包裝。
?
先進的無線電技術
獲取可靠的 RFID 性能，以卓越的無線電靈敏度進行讀寫操作，而回聲取消降噪電路和功能強大的軟件適用于多種應用。RE40 支持密集讀寫器模式 (DRM) 的操作以及可達每秒 250 個標簽的高速讀寫。*
小巧外形適用于幾乎任何產品
作為一款小巧的 RFID 芯片模塊，RE40 適用于緊湊產品中的狹小板上，適合固定式和便攜式應用。
耐用型
產品經過沖擊測試以及從零下到高溫的廣泛溫度測試，確保在多種環境下可靠運行。
設備部署簡單 —?幾乎無需專業知識
Zebra 的 123RFID 桌面版免費實用工具可讓您輕松配置和管理支持 RFID 的設備。直觀的向?qū)г谙吕藛?、單選按鈕和滑塊中顯示了易于理解的選項，讓您輕松點擊完成設置。使用內置的幫助工具和操作指南視頻，您可在工具內獲取多個問題的答案。
快速開發
無線電引擎開發套件 (DKRE) 可幫助您快速測試 RE40 RFID 功能并開發 RFID 應用。該套件包含您開始工作及短時間內讀寫標簽所需的工具。套件包含：一塊開發板（帶有兩個 RF 端口）、一個串行 USB 端口和一個電源接口；天線；RF、USB 和電源線；樣本標簽；一份快速入門指南；USB 驅動器；以及 RF 模塊。
低功耗
支持廣泛的工作電壓范圍和更低的功耗，適合便攜式應用。
RE40 是為您的產品添加 Zebra 先進 RFID 功能的快速輕松、經濟實惠的方式。
如需了解更多詳細信息，請?jiān)L問 www.zebra.com/re40
可現場升級
可輕松更新固件以添加功能、更新等，從而提高設備性能、延長設備生命周期、提高對 RE40 RFID 設備的投資回報。
全球合規性
RE40 經過測試，符合全球合規和法規要求，可加快產品上市并降低集成開發風險。
適用于多種產品
利用多功能性將 RFID 快速、輕松和經濟實惠地嵌入到多種設備中，包括醫療設備、推車和柜子、自助終端、商用制冷系統、訪問控制系統、智能儲物柜、機器人、自動販賣機、工具倉庫、售票系統、打印機、底座和 POS 終端。
規格
一般規格
尺寸 | RE40 SIP：1.06 英寸 （長）x 1.18 英寸 （寬）x 0.118 英寸 （深）/27 毫米（長）x 30 毫米（寬）x 3 毫米（深） RE40 Carrier PCB：2.72 英寸 （長）x 1.69 英寸 （寬）x 0.22 英寸 （高）/69 毫米（長）x 43 毫米（寬）x 10 毫米（高） |
| 重量 | RE40 SIP：0.187 盎司/5.3 克 RE40 Carrier PCB：0.66 盎司/18.6 克 |
| 物理接口 | RE40 SIP：62 引腳表面固定式包裝（可兼容 SMT） RE40 Carrier PCB：Hiorse DF19-20S-1C（插拔式 20-引腳板邊緣接頭，用于電源、通信、GPIO）；2 或 4 個單站 MMCX 天線端口 |
| 空中接口協議 | EPC Global UHF Class 1 Gen2/ ISO 18000-63 |
| TX 輸出功率 | 一個單站 RF 端口 全球：-10 dBm 至 +27 dBm（可調節） 日本：-10 dBm 至 +24 dBm（可調節） |
| 接收靈敏度 | -78 dBm |
| 工作頻率 | 865- 928 MHz 頻段，全球支持 |
| 直流電源 | 2.7V 至 5.5V 工作電壓 |
| 功耗 | 工作模式 < 3.3 瓦 待機模式 0.49 W，休眠模式 0.015 W， 關機模式 0.000001 W |
| 通用 I/O | 四 (4) 個 GPI/O，兩 (2) 個 GPO |
| 主機接口 | UART 和 USB 串行通信 |
使用環境
| 工作溫度 | -4°F 至 140°F/-20°C 至 60°C |
| 存儲溫度 | -40°F 至 185°F/-40°C 至 85°C |
| 濕度 | 工作濕度：95% 相對濕度，在 131°F/55°C 溫度條件下無冷凝 儲存濕度：85% 相對濕度，在 158°F/70°C 溫度條件下無冷凝 |
| 抗震能力 | 在不同溫度條件下于 0.85 ± 0.05 毫秒內在三 (3) 條軸（X、Y 和 Z）上（每條軸兩 (2) 個方向）為 2000 G ± 5% |
| 靜電釋放 (ESD) | 引腳為 ±2kV (HBM)；接收器引腳為 ±1kV |
軟件接口
| RFID4 SDK 用于 C、C# 和 Java | 支持 C、C# (.NET core 3.0) 和 Java，用于 Windows 10 64 位、Ubuntu Linux 64 位；Raspberry Pi Linux (Raspbian 4.19) 32 位 支持 C#（.NET 4.5.2 框架），用于 Windows |
| RCI | Windows 10 64 位；Raspberry Pi Linux (Raspbian 4.19) 32 位、Ubuntu Linux |
工具
| 123RFID 桌面版 | 基于 GUI 的應用，適用于 Windows 10 64 位 |
| 基于控制臺的演示工具，適用于 .NET Core 3.0 | 適用于 .NET core 3.0 控制臺應用可展示讀寫器配置和基于文件的固件更新（主機的 123RFID 桌面版無法使用時） |
開發套件
| 使用開發套件無線電引擎 (DKRE) 實現快速測試和軟件開發，其包括： ? 開發 PCB（2 個 RF 端口、串行口、USB、電源接口） ? 天線 ? 供電 ? 線纜 — RF 線纜、USB 線纜、電源線纜 ? 標簽樣本 ? 快速入門指南和 USB 驅動器以及其他文檔 ? RF 模塊 |
法規和合規性
| ? 經過以下認證：FCC（加拿大）和 ETSI 模塊運行 ? 環境標準：EN 50581:2012 ? 電氣安全標準：IEC 62368-1 (ed.2) EN 62368-1:2014/AC:2015 ? EMI/RFI EN 55032:2012/AC:2013（B 級）EN 55032:2015/AC:2016（B 級）EN 55024:2010 EN 55024:2010/A1:2015 EN 55035:2017 47 CFR 第 15 部分，B 子部分，B 級 ? RoHS 合規 |
保修
| 按照 Zebra 硬件保修聲明的條款，RE40 可獲得自發貨之日起 15 個月的工藝和材料質量保修服務。如要查看完整的保修聲明，請?jiān)L問： www.zebra.com/warranty |
腳注
| *來自內部測試。 |
市場和應用
醫療保健
- 醫療設備
- 醫療推車
- 醫療柜
制造業
- 工具倉庫
- 機器人
- 工業自動化
- 流程控制
- 商品驗證和認證
零售業
- 銷售點 (POS) 終端
- 智能儲物柜
- 自助終端
- 資產追蹤
運輸和物流業
- 庫存管理?
- 機器人
公共服務
- 訪問控制
- 售票系統
保留所有權利。Zebra 和其標志性的 Zebra 斑馬頭像是 ZTC 的注冊商標，已在全球多個國家/地區注冊。所有其他商標均為其各自所有者的財產。 ?2024 ZTC 和/或其關聯機構。
部件號：SS-RE40 10/06/2022 HTML
