CV60 USB 3.0 系列
高分辨率 USB 3.0 攝像頭，帶彩色和單色 Sony Pregius 傳感器
CV60 USB 3.0 區域掃描攝像頭外形小巧，具有出色的圖像質量和工業級的可靠性。當與 Zebra 工業視覺控制器和圖像采集卡結合使用，并由 Zebra 強大的 Aurora 機器視覺軟件套件驅動時，CV60 USB 3.0 攝像頭可支持多種工業機器視覺檢查和自動化應用程序。CV60 攝像頭有 8 種型號（4 種單色、4 種彩色），配備高分辨率 Sony Pregius CMOS 傳感器，分辨率從 230 萬到 1230 萬像素不等，帶有 USB 3.0 接口。

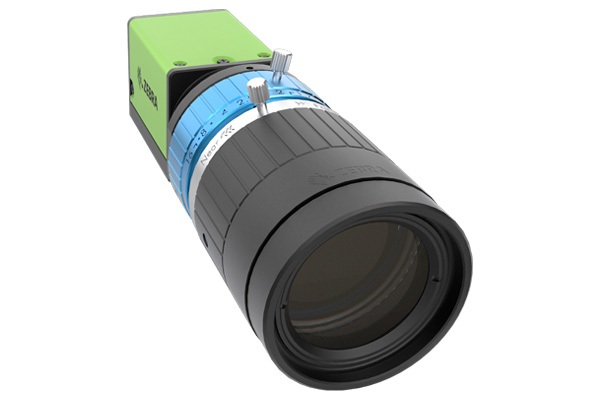

CV60 系列 USB 3.0 區域掃描攝像頭
CV60 系列型號的標準配置均包括達到工業級抗沖擊和振動等級 (80G/10G)、出色的散熱性和卓越的可靠性，以確保關鍵檢測系統延長正常運行時間。
CV60 系列包括一系列強大的功能，如感興趣區域 (ROI)、圖像翻轉和鏡像（大多數型號）、瑕疵補償和陰影校正，以及兩種不同的序列器模式和用戶可自定義的智能自動曝光功能 (ALC) 等高級功能。
CV60 USB 3.0 附加功能。
? 適用于需要三個或更多攝像頭的設置
??ROI 設置增加了靈活性
? 水平/垂直圖像翻轉功能，以及瑕疵校正和陰影補償功能
??包括序列器功能和自動電平控制 (ALC)，適用于動態照明條件
? 外形小巧，具有出色的抗沖擊和抗振動性能
? 由 USB 或單獨的 6 引腳連接器供電
? C 接口鏡頭
如需了解更多信息，請?jiān)L問 www.zebra.com/cv60
規格
產品組合規格1
| 系統時鐘 | 74.25 MHz（用于脈沖發生器） |
| EMVA 1288 參數 絕對 靈敏度 最大信噪比 | 10 位輸出格式 單色：3.71 p，彩色：4.86 p（I = 527 nm） 單色：39.7 dB，彩色：39.7 dB |
| 傳統信噪比2 | 單色：大于 60 dB 彩色：大于 60 dB（0 dB 增益，10 位） |
| 視頻信號輸出 | 單色：8/10/12 位3 彩色：8/10/12 位 Bayer3 |
| 增益輸出 | 手動/自動 0 dB 到 +42 dB |
| 白平衡 | 關、預設，或單按/連續自動白平衡 |
| Gamma/LUT | 0.45 至 1.0（9 級）或 257 點可編程 LUT |
| 同步 | 內部 |
| 視頻模式 | 正常/單 ROI、序列器（觸發和指令） |
| 觸發輸入 | 光學輸入，脈沖發生器 (4)，軟件，NAND 輸出 (2)， 用戶輸出 (4) |
| 曝光模式 | 定時/EPS、RCT、觸發寬度、自動 |
| 陰影校正 | 平面陰影、色彩陰影（僅限彩色模式） |
| 預處理功能 | 水平和垂直翻轉（鏡像）、瑕疵補償、水平和垂直抽取 |
| 工作溫度 | 23°F/-5°C 到 113°F/45°C （20% 到 80%，無冷凝） |
| 儲存溫度 | -13° F / -25° C 到 140° F / 60° C （20% 到 80%，無冷凝） |
| 振動 | 10 G（20 Hz 到 200 Hz，XYZ 方向） |
| 沖擊 | 80 G |
| 法規 | CE(EN 55032:2015(CISPR32:2015)、EN 55035:2017(CISPR35:2016))、FCC Part 15 Class A、RoHS/ WEEE、KC |
| 電源 | 6 針：+10 V 至 +25 V DC，4.3 W 典型值 @ +12V USB：+5V DC 4.2 W（典型值）@ +5 V |
| 鏡頭 | C 接口 |
| 尺寸（高 x 寬 x 長） | 29 毫米 x 29 毫米 x 51.1 毫米 |
| 重量 | 65 克 |
型號規格4
| 230 萬像素 USB 3.0 | 彩色和單色 傳感器：230 萬像素 像素：1920 x 1200 像素 光譜： 彩色：可見光 單色：可見光和近紅外 幀率：每秒 162 幀 傳感器名稱：IMX392 光學格式：1/2.3 英寸 傳感器對角線長度：7.8 毫米 傳感器有效區域：6.6 x 4.4 毫米 讀出模式： 全分辨率：1920（水平）x 1200（垂直），可達每秒 162 幀 ROI（單）：水平：90 - 1904 像素，以 16 像素為單位， 垂直：8 - 1198 行，以 2 行為單位 像素合并：1x2、2x1、2x2（僅適用于單色） 電子快門： 定時：14.73 微秒 - 8 秒，以 1 微秒為單位 自動：100 微秒 - 6.1 毫秒（全分辨率下） 自動電平控制 (ALC)： 快門范圍從 100 微秒到 6.1 毫秒， 增益范圍：從 0dB 至 +42 dB |
| 500 萬像素 USB 3.0 | 彩色和單色 傳感器：500 萬像素 像素：2448 x 2048 像素 光譜： 彩色：可見光 單色：可見光和近紅外 幀率：每秒 36 幀 傳感器名稱：IMX264 光學格式：2/3 英寸 傳感器對角線長度：11 毫米 傳感器有效區域：8.5 x 7.1 毫米 讀出模式： 全分辨率：2448（水平）x 2048（垂直），可達每秒 36 幀 ROI（單）：水平：96 - 2432 像素，以 16 像素為單位，垂直：8 - 2046 行，以 2 行為單位 像素合并：1x2、2x1、2x2（僅適用于單色） 電子快門： 定時：14.73 微秒到 8 秒，以 1 微秒為單位 自動：100 微秒到 28 毫秒（全分辨率下） 自動電平控制 (ALC)： 快門范圍：從 100 微秒到 28 毫秒 增益范圍：從 0dB 至 +42 dB |
| 890 萬像素 USB 3.0 | 彩色和單色 傳感器：890 萬像素 像素：4096 x 2160 像素 光譜： 彩色：可見光 單色：可見光和近紅外 幀率：每秒 32 幀 傳感器名稱：IMX267 光學格式：1 英寸 傳感器對角線長度：16 毫米 傳感器有效區域：14.1 x 7.4 毫米 讀出模式： 全分辨率：2448（水平）x 2048（垂直），可達每秒 32 幀 ROI（單）：水平：96 - 4080 像素，以 16 像素為單位，垂直：8 - 2158 行，以 2 行為單位 像素合并：1x2、2x2（僅適用于單色） 電子快門： 定時：15.26 微秒到 8 秒，以 1 微秒為單位 自動：100 微秒到 31.2 毫秒（全分辨率下） 自動電平控制 (ALC)： 快門范圍：從 100 微秒到 31.2 毫秒 增益范圍：從 0dB 至 +42 dB |
| 1230 萬像素 USB 3.0 | 彩色和單色 傳感器：1230 萬像素 像素分布：4096 x 3000 像素 光譜： 彩色：可見光 單色：可見光和近紅外 幀率：每秒 23 幀 傳感器名稱：IMX304 光學格式：1.1 英寸 傳感器對角線長度：17.5 毫米 傳感器有效區域：14.1 x 10.3 毫米 讀出模式： 全分辨率：4096（水平）x 3000（垂直），可達每秒 23 幀 ROI（單）：水平：96 - 4080 像素，以 16 像素為單位，垂直：8 - 2998 行，以 2 行為單位 像素合并：1x2、2x1、2x2（僅適用于單色） 電子快門： 定時：15.26 微秒到 8 秒，以 1 微秒為單位 自動：100 微秒到 43.4 毫秒（全分辨率下） 自動電平控制 (ALC)： 快門范圍：從 100 微秒到 43.4 毫秒 增益范圍：從 0dB 至 +42 dB |
連接器引腳
| 直流輸入/觸發 HIROSE HR10A- 7R-6PB(73) | 引腳 1：直流輸入，10 V 到 25 V 引腳 2：光學輸入+ 引腳 3：光學輸入- 引腳 4：光學輸出+ 引腳 5：光學輸出- 引腳 6：接地 |
腳注
| 1. 以上規格如有更改，恕不另行通知 2. 傳統的信噪比基于單幀中的隨機噪聲，而 EMVA 信噪比測量則考慮了更綜合的噪聲源和隨時間變化的方差。 3. 12 位輸出僅在視頻處理旁路模式下可用。 4. 追蹤速度和最大值均可調。 |
